Извещатель охранный Комплектстройсервис ИО 102-11 М (СМК-3М)

Извещатель охранный Комплектстройсервис ИО 102-11М (СМК-3М)

ИО 102-11М (СМК-3М) - охранный точечный магнитоконтактный извещатель, предназначенный для применения в составе систем и комплексов охранной сигнализации. Устройство используется для обнаружения несанкционированного открывания охраняемых конструкций: неметаллических дверей и других неметаллических перемещаемых элементов.

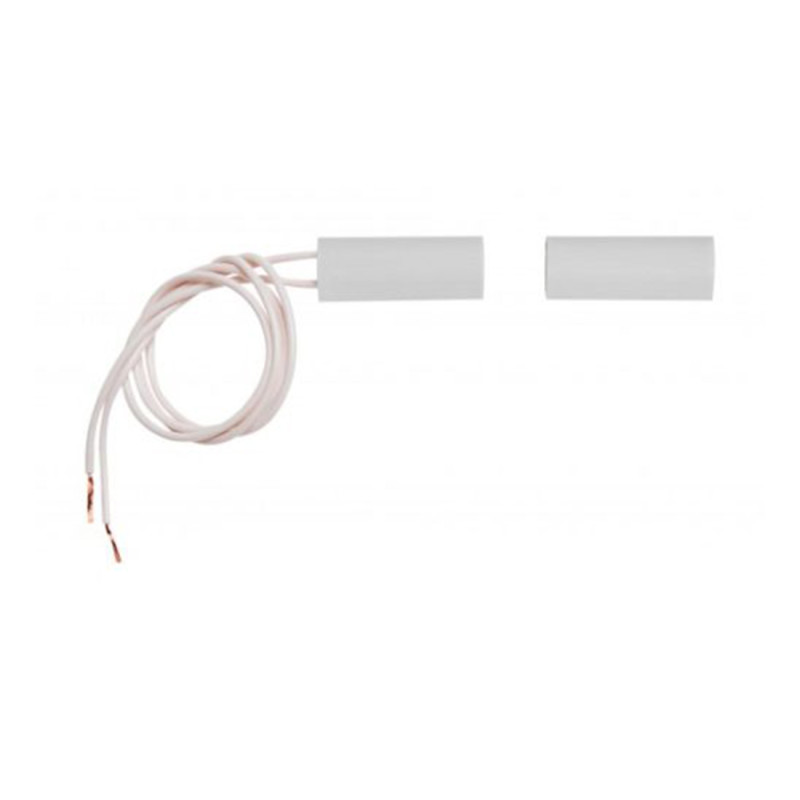

Извещатель предназначен для скрытой установки в охраняемую конструкцию. Конструктивно изделие состоит из двух блоков: исполнительного блока на основе геркона и задающего блока с управляющим магнитом. Оба блока выполнены в пластмассовых корпусах цилиндрической формы.

Назначение

ИО 102-11М (СМК-3М) применяется для контроля положения дверей, оконных рам и других подвижных неметаллических конструкций. При открывании контролируемого элемента расстояние между исполнительным и задающим блоками увеличивается, контакты исполнительного блока размыкаются, и в шлейф охранной сигнализации передается тревожное извещение.

Особенности

Охранный точечный магнитоконтактный извещатель. Предназначен для систем охранной сигнализации. Применяется для неметаллических дверей и других неметаллических перемещаемых конструкций. Скрытая установка в охраняемую конструкцию. Исполнительный блок выполнен на основе геркона. Задающий блок оснащен управляющим магнитом. Подключение к шлейфу сигнализации двумя многожильными проводами. Полярность подключения к шлейфу сигнализации значения не имеет. Рассчитан на непрерывную круглосуточную работу. Степень защиты оболочки - IP66. Рабочий диапазон температур - от -50 до +50 °C.

Принцип работы

При расстоянии между исполнительным и задающим блоками 10 мм и менее контакты исполнительного блока находятся в замкнутом состоянии. При увеличении расстояния между блоками до 35 мм и более контакты размыкаются, что обеспечивает формирование извещения о тревоге. Максимально допустимое смещение блоков относительно друг друга по оси - 3 мм.

Технические характеристики

Модель ИО 102-11М (СМК-3М)

Производитель ООО НПКФ «Комплектстройсервис»

Тип изделия извещатель охранный точечный магнитоконтактный

Назначение обнаружение несанкционированного открывания охраняемой конструкции

Контролируемые конструкции неметаллические двери и другие неметаллические перемещаемые конструкции

Тип установки скрытая установка

Конструкция исполнительный блок и задающий блок

Исполнительный блок магнитоуправляемый датчик на основе геркона

Задающий блок управляющий магнит

Материал корпуса пластмасса

Форма корпуса цилиндрическа...
