Контроллер для видеостены Dahua DHI-DSCON2100-0412H

DHI-DSCON2100-0416H - Встраиваемый многоэкранный контроллер DSCON2100 поддерживает 4 входа и до 16 выходов. Он оснащен передней панелью с мультимедийным дисплеем и кнопками, что обеспечивает быстрое переключение контента. Контроллер также поддерживает настройку EDID с разрешением до 4K при частоте 60 Гц. Кроме того, он обеспечивает копирование сигнала на видеостену до 16 каналов, а также функции сшивания и роуминга изображений. Это универсальное устройство подходит для самых разных сфер применения, включая лекционные залы, выставочные залы, средние и большие конференц-залы, супермаркеты, центры мониторинга и небольшие и средние командные центры.

Основные преимущества

- 16-канальный вывод HDMI с поддержкой разрешения до 1920 x 1080@60 Гц.
- Поддержка 4-канального HDMI-входа с максимальным разрешением 4K@60 Гц. Возможны режимы переключения:
- 1 канал 4K@60 Гц,
- 2 канала 4K@30 Гц,
- 4 канала 1080p@60 Гц.

- Поддержка декодирования:
- 1 канал - 32 Мп@30 к/с,
- 2 канала - 8 Мп@60 к/с,
- 4 канала - 8 Мп@30 к/с.
Имеется обратная совместимость.

- Вывод изображения в сверхвысоком и панорамном разрешении до 3840 x 524@60 Гц или 524 x 3840@60 Гц.

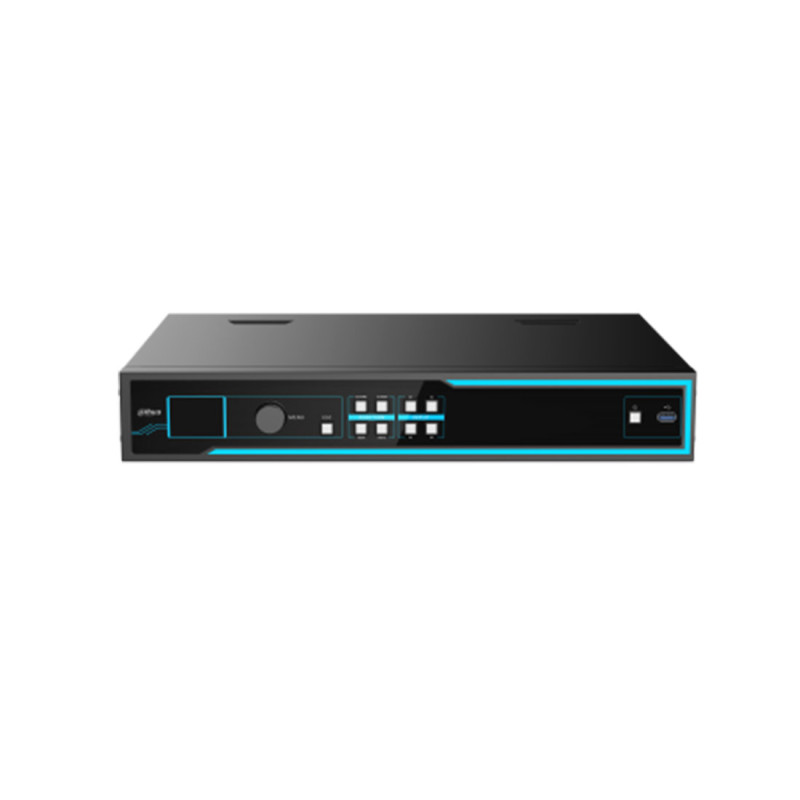

- Передняя панель оснащена LCD-дисплеем с управляющей ручкой и функциональными клавишами для быстрого изменения IP-адресов, переключения пресетов и туров, включения/выключения экрана, смены контента и отображения статусов (например, состояния входных сигналов).
- Поддержка разбиения экрана до 9 окон на дисплей и пользовательского деления по схеме M x N
- Возможность открытия до 9 окон на дисплей с поддержкой роуминга окон.
- Поддержка настройки сценариев, туров, планирования сценариев и задания интервала тура.
- Отображение фоновых изображений в высоком разрешении и установка цвета фона по умолчанию для видеостены.
- Поддержка настраиваемых параметров EDID для входного порта.

Технические характеристики

- Количество видеовыходов: 12 HDMI-каналов.
- Интероперабельность: ONVIF; Hikvision Private; Dahua Private.
- Аудиокодеки: PCM; G.711.
- Декодирование: H.264 использует тот же механизм декодирования, что и H.265.

Поддерживаемые режимы:
- 1 канал - 32 Мп@30 к/с
- 2 канала - 12 Мп@30 к/с
- 4 канала - 8 Мп@30 к/с
- 5 каналов - 6 Мп@30 к/с
- 8 каналов - 4 Мп@30 к/с
- 16 каналов - 2 Мп@30 к/с

- Обеспечивается обратная совместимость.
- Поддерживаемые форматы пикселей при декодировании: QCIF, CIF, 2CIF, HD1, D1, 960H, 720p, 1080p, 3 MP, 4 MP, 5 MP, 6 MP, 8 MP, 12 MP, 32 MP.
- Выходное разрешение:
- Разрешение по умолчанию: 1920 x 1080@60 Гц.
- Поддерживаемые: 1024 x 768@60 Гц, 1280 x 720@60 Гц, 1280 x 1024@60 Гц, 1366 x 768@60 Гц, 1400 x 1050@60 Гц, 1600 x 900@60 Гц, 1920 x 1080@60 Гц.
- Поддержка пользовательского разрешения: ширина от 128 до 3840, высота от 128 до 3840.
- Максимум: 3840 x 524@60 Гц или 524 x 3840@60 Гц.

- Тип потока: составной поток; видеопоток.
- Видеовходы: 2 HDMI 2.0, 2 HDMI 1.3, всего 3 режима входа.

Поддерживаемые режимы:
- 1 канал - 3840 x 2160@60 Гц
- 2 канала - 3840 x 2160@30 Гц
- 4 канала - 1920 x 1080@60 Гц

- Поддержка пользовательского EDID.
- Мультиэкранный режим: поддержка 1, 4, 6, 8, 9-окнного деления, а также пользовательского деления M x N (M x N <= 9).
- Сшивка экранов: до 16 дисплеев.
- Оконный режим и роуминг: поддержка до 144 окон и роуминга окон.
- Сценарии и тур: настройка сценариев, туров, планирование сценариев и установка интервала тура.
- Fine Pixel Pitch LED: поддержка пользовательских выходных разрешений и подключения LED-дисплеев с малым шагом пикселя.
- Фоновое изображение и цвет: поддержка отображения фоновых изображений в высоком разрешении и установка цвета фона по умолчанию для видеостены.
- Виртуальный LED: поддержка вывода на экран пользовательского OSD-текста (расположение, размер шрифта, направление прокрутки).
